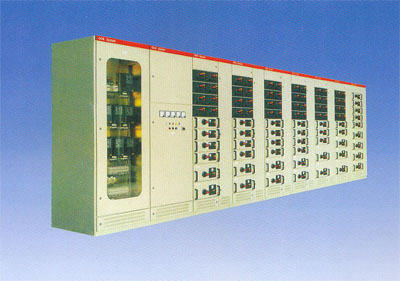

高/低压配电柜
适用范围
装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
产品型号及含义
|
基本电气参数
|
|
|
a.额定绝缘电压
|
交流660（1000）V
|
|
b.额定工作电压 主电路
|
交流380（660）V
|
|
辅助电路
|
交流380、220V
|
|
直流220、110V
|
|
|
c.额定频率
|
50（60）HZ
|
|
d.水平母线额定电流
|
≤4000A
|
|
e.垂直母线额定电流
|
1000A
|
|
f.额定峰值耐受电流（0.1s）
|
105、176KA
|
|
g.额定短时耐受电流（1s）
|
50、60KA
|
|
高（mm）
|
宽（mm）
|
深（mm）
|
||
|
2200
|
400
|
800
|
||
|
1000
|
||||
|
800
|
||||
|
600
|
1000
|
|||
|
600
|
||||
|
800
|
||||
|
800
|
1000
|
|||
|
600
|
||||
|
1000
|
800
|
|||
|
1000
|
||||
结构特点
- 装置的主构架采用SMF型钢，构架采用拼装和部份焊接两种结构形式。主构架上均有安装模数也E=20mm
- 装置各功能室严格分开，其隔室主要分为苏能单元室、母线室、电缆室、各单元的功能作用相对独立。
- 装置没有采用将水平主母线置于柜顶的传统设计，使电缆室上下均有出线通道，解决了老产品无法上出线的难题。
- 装置柜体的尺寸系列如上表。
