智能数字仪表
SWP-F系列高精度型三回路数字显示控制器，可对温度、压力、液位、速度等测量信号进行数字量显示控制，高亮度LED数码显示，三路测量同屏显示，使测量值的显示更为清晰直观。
1.全新的结构
测量精度0.2%，采样周期zui短0.25秒。采用国际流行插入式结构易检修、易升级。采用EMC抗干扰屏蔽设计，完善的软件功能，使SWP-F系列仪表可靠性更高。采用开放式模块化硬件结构，大大丰富了仪表功能，使用户灵活度大大提高。
2.清晰的显示
高清晰LED数字显示测量值。高亮度光柱测量值显示。
3.方便的网络
支持多机网络通讯。提供的RS232或RS485通讯接口方便与上位机链接。支持MODBUS、SWPBUS协议方便用户任意选择。面板提供TTL通讯接口，与本公司其它产品、小型终端液晶显示器或PC进行通讯链接，即可编制各种装置特有画面，组成流程图报表、记录曲线等网络监控系统。
4.友好的界面
人机界面友好，人性化操作界面，简单方便。全可切信号输入，可编程输入、输出技术。多重报警方式自由设定，多种输出方式选择。
人性化操作方式
技术参数
| 规格 | 说明 | |
| 功能 |
·多种传感器输入功能：20种输入方式 ·高精度: ±0.2F.S或±0.3F.S ·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485 ·变送（PV）输出:DCV,DCI ·馈电输出:DC24V |
|
| 电源 | 90-260VAC 50/60Hz 24VDC | |
| 功率消耗 | 6VA | |
| 显示类型 | 7段LED显示 [红色] | |
| 显示精度 | F.S±0.2%或0.3% | |
| 设定类型 |
面板按键设定 |
|
| 热电偶 | K（CA）,J（IC）,B（PP）,E（CR）,T（CC）,S（PR）,W（TT） | |
| 输入 | RTD | Cu50,Pt100,Pt100.1 |
| 模拟信号 | 0-5VDC,1-5VDC,0-10mADC,4-20mADC | |
|
输出
|
继电器 | 250VAC 3A |
| SSR | 24VDC ±3V 30mA Max | |
| SCR | 400V/0.5A | |
| 电流 | 0-20mADC,4-20mADC 负载≤500Ω （PV 传送值） | |
| 电压 | 0-5VDC,1-5VDC 负载≤250Ω （PV 传送值） | |
| 馈电输出 | DC24V,DC12V,DC5V 30mA Max. | |
|
通讯
|
功能 | PV值,EV状态,MODBUS协议,SWPBUS协议 |
| 波特率 | 300~9600bps | |
| 接口 | RS232，RS485 | |
| 报警输出 |
带回差报警输出 ON/OFF 全量程 |
|
| 采样时间 | 0.5秒 | |
| 耐压 | AC 2000V 50/60Hz 1分钟 | |
| 抗振动 | 0.75mm的振幅,频率为10~55Hz X,Y,Z方向各2小时 | |
| 绝缘强度 | Min.100MΩ（at DC500V） | |
| 抗干扰 |
模拟方波发生器干扰（脉冲宽度μs）±2kV |
|
| 记忆保持 |
约:10年.（使用无电压半导体记忆型） |
|
| 环境温度 | -10~50℃（未结冰状态） | |
| 储存温度 | -20~60℃（未结冰状态） | |
| 环境湿度 | 35~85%RH | |
| 重量 | 140~600g | |

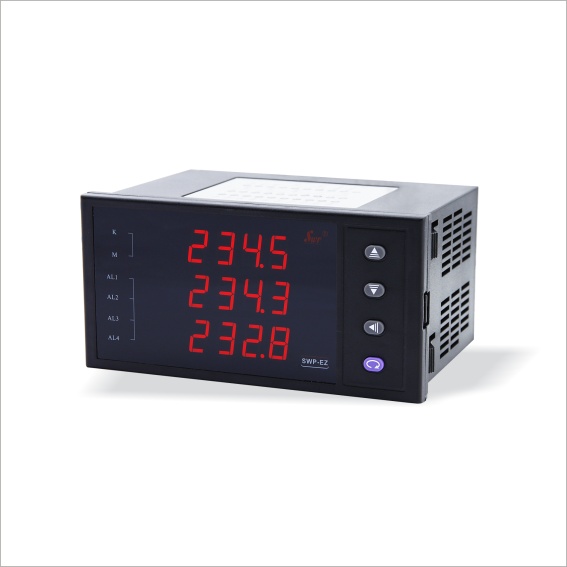

产品实物图
选型手册
| 型 号 | 代 码 | 说 明 | ||||||||||||
| SWP-F |
□ □□ -□ □ -□□ /□□ /□□ -□ □ □ -□ -□ -□ |
SWP-F 系列三回路显示控制器 |
||||||||||||
| 外形尺寸 |
4 8 9 |
|
|
|
|
|
|
|
|
|
|
|
|
96×48mm（横式），48×96mm（竖式） |
| 控制作用 |
31 33 |
|
|
|
|
|
|
|
|
|
|
|
测量显示 |
|
| 通讯方式 | □ |
|
|
|
|
|
|
|
|
|
|
参见 “通讯方式" |
||
| 输出方式 |
□ |
|
|
|
|
|
|
|
|
|
参见 “输出方式" |
|||
|
*路
|
□□ |
|
|
|
|
|
|
|
|
参见 “输入类型" |
||||
|
第二路
|
□□ |
|
|
|
|
|
|
|
参见 “输入类型" |
|||||
|
第三路
|
□□
|
|
|
|
|
|
|
参见 “输入类型" |
||||||
|
*路
|
N H L |
|
|
|
|
|
无报警（可省略） |
|||||||
|
第二路
|
N H L |
|
|
|
|
无报警（可省略） |
||||||||
|
第三路
|
N H L |
|
|
|
无报警（可省略） |
|||||||||
| 馈电输出 | P |
|
|
DC24V馈电输出 |
||||||||||
|
供 电
|
W T |
|
DC24V供电 |
|||||||||||
| 外形特征 | S |
竖式显示仪表 |
||||||||||||
※：通讯、输出、馈电功能节点总数≤3个
★通讯方式：
| 代 码 | 0 | 2 | 8 | 9 |
| 通讯方式 | 无通讯 | RS-232C | RS-485 | 特殊规格 |
★输出方式：
| 选型代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 输出方式 | 无输出 | 继电器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR输出 | SSR输出 | 特殊规格 | SOT输出 |
★ 06-可控硅过零触发脉冲输出 07-电压控制固态继电器输出 09-双向可控硅输出
★输入类型：
| 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
|
01 |
B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~9999d |
|
02 |
S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊规格 | 用户待定 |
|
03 |
K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA开方 | -1999~9999d |
|
04 |
E | 0~1000℃ | 12 | 4~20mA | -1999~9999d | 20 | 0~10mA开方 | -1999~9999d |
|
05 |
T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999d | 21 | 1~5V开方 | -1999~9999d |
|
06 |
J | 0~1200℃ | 14 | 1~5V | -1999~9999d | 22 | 0~5V开方 | -1999~9999d |
|
07 |
WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999d | 23 | 可切换输入 |
|
|
08 |
Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999d |
