智能数字仪表
GS8000-EX系列隔离式安全栅釆用电磁耦含技术，实现电源、信号输入、信号输出的可靠隔离，比齐纳栅更可靠和安全，且无需本安接地，大大增强了检测和控制回路的抗干扰能力。它是通用型隔离式安全栅，能满足各种现场本安仪表的匹配。
产品特征
供电：独立供电、回路供电
通道数：一进一出、一进二出、二进二出、四进四出
功能：信号隔离传输、变送转换、分配、报警设定
80余产品品种通过防爆认证
单路、双路、四路（开关量输入），每一通道费用低
品种齐全的回路供电隔离栅适配更多系统I/O
德国菲尼克斯外壳结构件，可插拔接线端子
DIN35标准导轨安装
匹配信号及本安仪表：
开关、接近开关输入
驱动本安电磁阀、指示灯的本安电源输出
二线制、三线制变送器输入（包括HART）
电流、电压信号输入/输出
频率量输入
热电偶、热电阻输入
通信信号输入
火焰、烟雾探测器输入
振动传感器输入
频率、转速传感器输入
认可标准及产品认证
| 产品认证： |
|
|||||||||||||||||
认可标准：
GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》
GB3836.4—2000《爆炸性气体环境用电气设备 第4部分：本质安全型“i"》
CCS《钢质海船入级规范》2006年第4篇*章
IEC61508:1998《电气/电子/可编程序电子安全相关系统的功能安全*部分和第二部分》
产品认证：
*仪器仪表防爆安全监督检验站防爆认证
中国方圆标志认证中心“防爆电气产品工广质量保证能力要求"认证（认证规范等效IECEx0D005）
中国船级社船用仪器仪表产品认证
国家工业自动化仪表产品质量监督检验中心SIL认证
通用技术参数
电源保护：电源反向保护
安全隔离：安全侧与危险侧隔离安全电压250VAC
绝缘强度：2500V,a.c.；(本安端与非本安端)
电磁兼容性：
符含GB/T 18268《测量、控制和实验室用的电设备电磁兼容性要求》〔等同IEC61326-1)
静电：空气放电8kV
脉冲群：电源线对地2kV，佶号线对地1kV
浪涌：线对地2kV，线对线1kV
射频：10V/m
使用环境：
必须安装在不含爆炸性气体的安全环境中，且周围环境中不得有强烈振动、冲击以及对产品元器件有腐蚀性的气体、粉尘存在
连续工作温度：-20℃~+60℃
相对湿度：10%?90%
产品选型：
GS8000-EX 隔离式安全栅通用要求
开关量输入隔离栅（9品种）
电极输入隔离栅（1品种）
开关量输出隔离栅（10品种）
模拟量输入隔离栅（17品种）
模拟量输出隔离栅（6品种）
火焰检测器隔离栅（2品种）
热电阻、热电偶、电位器输入隔离栅（11品种）
电压输入隔离栅（2品种）
通信信号隔离栅（9品种）
频率量输入隔离栅（4品种）
电流信号输入、输出隔离栅（1品种）
防爆电梯用安全型隔离栅（1品种）
振动传感器输入隔离式安全栅（2产品）
频率转换隔离式安全栅（2产品）

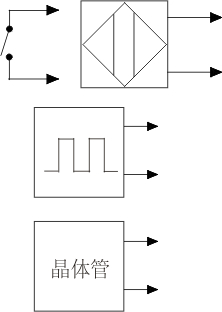

选型参考一览表
|
现场仪表 |
类型 |
型号 |
通道数 |
危险区信号 |
安全区信号 |
特征 |
|
开关量输入 | GS8011-EX | 一进一出 | 开关、接近开关输入 | 继电器输出 | 有断线检测功能 |
| GS8111-EX | 一进二出 | 有断线检测功能 | ||||
| GS8018-EX | 二进二出 | 输入通道间隔离 | ||||
| GS8012-EX | 二进二出 | 有断线检测功能，输入通道间不隔离 | ||||
| GS8112-EX | 三进三出 | 输入通道间不隔离 | ||||
| GS8114-EX | 四进四出 | 输入通道间不隔离 | ||||
| GS8013-EX | 一进一出 | 有断线检测功能 | ||||
| GS8113-EX | 一进二出 | 晶体管输出 | ||||
| GS8019-EX | 二进二出 | 输入通道间隔离 | ||||
|
电极输入 | GS8015-EX.1 | 一进二出 | 电导液位传感器，电极输入 | 继电器输出 | 有短线检测功能，输出通道不隔离 |
|
开关量输出 | GS8021-EX | 一进一出 | 12V<U0<24V Imax=35mA | 干接点输入 | [Exia] ⅡC，回路输出控制 |
| GS8022-EX | 二进二出 | [Exia] ⅡC，回路输出控制 | ||||
| GS8121-EX | 一进一出 | [Exia] ⅡC，独立的输出控制 | ||||
| GS8023-EX | 一进一出 | 12V<U0<24V Imax=45mA | [Exia] ⅡC，回路输出控制 | |||
| GS8024-EX | 二进二出 | [Exia] ⅡC，回路输出控制 | ||||
| GS8123-EX | 一进一出 | [Exia] ⅡC，独立的输出控制 | ||||
| GS8025-EX | 一进一出 | 12V<U0<24V Imax=60mA |
|
|||
| GS8026-EX | 二进二出 | [Exia] ⅡC，回路输出控制 | ||||
| GS8125-EX | 一进一出 | [Exia] ⅡC，独立的输出控制 | ||||
| GS8027-EX | 一进一出 | 7.5V<U0<10.8V Imax=400mA | [Exia] ⅡC，回路输出控制 | |||
|
模拟量输入 |
GS8031-EX | 一进一出 | 二线制变送器输入 | 4~20mA HART数字信号输出 | 回路供电 |
| GS8032-EX | 二进二出 | 回路供电 | ||||
| GS8044-EX | 一进二出 | 输入、输出二隔离 | ||||
| GS8037-EX | 二进二出 | 输入、输出二隔离 | ||||
| GS8045-EX | 一进一出 | 电源、输出和输出三隔离 | ||||
| GS8045P-EX | 一进一出 | 电源、输出和输出三隔离 | ||||
| GS8047-EX | 一进一出 | 二线制、三线制变送器，电流源输入 | 4~20mA、0~20mA、1~5V、0~5V输出 | 电源、输出和输出三隔离 | ||
| GS8035-EX | 一进二出 | 电源、输出和输出三隔离 | ||||
| GS8036-EX | 二进二出 | 电源、输出和输出三隔离 | ||||
| GS8047-EX(T) | 一进一出 | 4~20mA、0~20mA输出 | 输出回路供电 | |||
| GS8035-EX(T) | 一进二出 | 输出回路供电 | ||||
| GS8036-EX(T) | 二进二出 | 输出回路供电 | ||||
| GS8047P-EX | 一进一出 | 4~20mA、1~5V输出 | 17V配电 | |||
| GS8049-EX | 一进一出 | 19V配电 [EX ia] IIB | ||||
| GS8043-EX | 一进一出 | 0~20mA、0~5V输出 | 4~20mA输入、0~20mA输出 | |||
| GS8147-EX | 一进二出 | 一路4~20mA输出。一路报警继电器输出 | 短线报警输出 | |||
| GS8347-EX | 一进三出 | 一路4~20mA输出。二路报警继电器输出 | 报警设定及输出 | |||
|
模拟量输出 | GS8031-EX | 一进一出 | 4~20mA HART信号输出 | 4~20mA HART信号输出 | 回路供电 |
| GS8032-EX | 二进二出 | 回路供电 | ||||
| GS8067-EX | 一进一出 | 4~20mA、0~20mA、1~5V、0~5V输出 | 4~20mA、0~20mA输入 | 独立供电 | ||
| GS8067-EX.0 | 一进一出 | 独立供电 | ||||
| GS8038-EX | 二进二出 | 独立供电 | ||||
| GS8067-EX.1 | 一进一出 | 4~20mA、0~20mA、1~5V、0~5V输出 | 1~5V、0~5V输入 | 电压输入、独立供电 | ||
|
火焰检测器 | GS8065-EX | 一进一出 | 火焰、烟雾探测器输入 | 0~40mA输出 | 回路供电 |
| GS8066-EX | 二进二出 | |||||
|
热电阻、热电偶、电位器输入 | GS8071-EX | 一进一出 | 二线制变送器输入 | 4~20mA、1~%V输出 | 独立供电 |
| GS8076-EX | 一进二出 | |||||
| GS8079-EX | 二进二出 | |||||
| GS8077-EX | 一进一出 | 4~20mA输出 | 回路供电 | |||
| GS8078-EX | 二进二出 | |||||
| GS8073-EX | 一进一出 | 4~20mA | 可编程 | |||
| GS8072-EX | 一进一出 | 热电偶输入 | 1~5V输出 | 可编程 | ||
| GS8082-EX | 一进一出 | 毫伏信号输入 | 对应毫伏线性输出 | 对应毫伏线性输出 | ||
| GS8081-EX | 一进一出 | -5mV~+60mV输出 | 1:1毫伏线性输出 | |||
| GS8075-EX | 一进一出 | 电阻器输入 | 4~20mA、1~5V输出 | 0~50kΩ电位器输入 | ||
| GS8074-EX | 一进一出 | 电阻输入 | 电阻信号输出 | 1:1电阻输入 | ||
|
电压输入 | GS8083-EX | 一进一出 | 0~5V,0~10V输入 | 0~20mA，4~20mA，0~5V，1~5V输出 | 电压输入，10V、15V/20mA配电 |
| GS8089-EX | 二进二出 | |||||
|
通信信号 |
GS8092-EX |
一进一出 | RS-232输入 | RS-232输出 | 5V、6V、9V、12V配电 |
|
GS8092-EX(S) |
一进一出 | RS-232五线制输出 | 5V、6V、9V、12V配电 | |||
|
GS8095-EX |
一进一出 | RS-485全双工输出 | 5V、6V、9V、12V配电 | |||
|
GS8095-EX(S) |
一进一出 | RS-485半双工输出 | 5V、6V、9V、12V配电 | |||
|
GS8093-EX |
一进一出 | RS-485半双工输入 | RS-485半双工输出 | 5V、6V、9V、12V配电 | ||
|
GS8096-EX |
一进一出 | RS-232输出 | 5V、6V、9V、12V配电 | |||
|
GS8093B-EX |
一进一出 | RS-485半双工输出 | 9V/140mA 配电 | |||
|
GS8094-EX |
一进一出 | RS-485全双工输入 | RS-232输出 | 9V/50mA 配电 | ||
|
GS8193-EX |
一进一出 | RS-485全双工输出 | 9V/50mA 配电 | |||
|
频率量输入 | GS8051-EX | 一进一出 | 二线制、三线制频率信号输入 | 电平、晶体管输出 | 12V配电 |
| GS8053-EX | 二进二出 | |||||
| GS8052-EX | 一进一出 | 24V配电 | ||||
|
电流信号输入、输出 | GS8039-EX | 二进二出 | 通道1：4~20mA输入；通道2：4~20mA输出 | 通道1：4~20mA输出；通道2：4~20mA输入 | 一路4~20mA输入；一路4~20mA输出 |
|
防爆电梯电梯用安全型 | GS8511-EX | 一进一出 | 安全开关、触点开关输入 | 安全继电器输出 | 防爆电梯用安全型隔离栅 |
|
振动传感器 | GS8057-EX | 一进一出 | 振动传感器负电压发生器输入 | -20V~-0.5V输出 | 1:1电压输入输出 |
| GS8058-EX | 一进一出 | 振动传感器输入 | -10V~+10V输出 | |||
|
频率信号 | GS8055-EX | 一进二出 | 开关，接近开关，频率脉冲电平，晶体管输入 | 4~20mA’报警继电器输出 | 转速监控‘报警设定及输出 |
| GS8355-EX | 一进三出 |

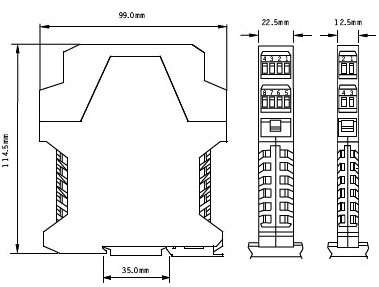

结构及外形图
仪表结构:德国菲尼克斯公司系列塑売结构
安装方式:在安全区场所，DIN35mm标准导轨
接线端子：可插拔，蓝色端子接危险侧信号，绿色端子接安全侧信号，可接0.5mm2?2.5mm2多束或单股电缆
外形尺寸：114.5mm*99.0mm*22.5mm
114.5mm*99.0mm*12.5mm
