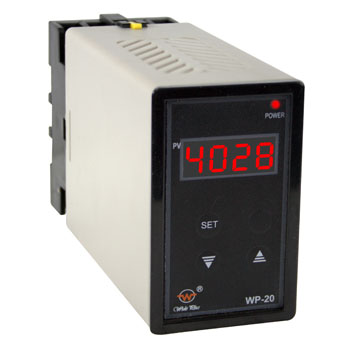

WP201/202系列隔离转换模块采用小型导轨式结构表面封装工艺,大大提高模块的抗干扰能力，能将温度、压力、流量、位移、标准电压、标准电流等模拟信号转换成与之相隔离的标准电压或电流信号输出，可广泛用于冶金、化工、石化、造纸、印染、酿造、烟草、航天基地等领域。可直观显示测量值，可对参数进行修改，便于现场调试与操作。两路变送输出相互隔离并具有电流、电压输出的选择功能，也可针对不同范围分别变送输出，满足现场多样化需求。
二、型谱表：
|
型号 |
说明 |
|||||||||
|
WP-20 |
□ |
□□ |
□ |
□ |
□ |
-□□ |
□ |
□ |
□ |
|
|
输入通道 |
1 |
|
|
|
|
|
|
|
|
单路输入 |
|
2 |
|
|
|
|
|
|
|
|
双路输入 |
|
|
输入类型 |
TC |
|
|
|
|
|
|
|
智能热电偶温度隔离变送 |
|
|
TR |
|
|
|
|
|
|
|
智能热电阻温度隔离变送 |
||
|
IC |
|
|
|
|
|
|
|
智能电流/电压转换模块 |
||
|
DL |
|
|
|
|
|
|
|
智能配电器（双路输入无此功能） |
||
|
TI |
|
|
|
|
|
|
|
其它类型转换模块 |
||
|
*路输出方式 |
1 |
|
|
|
|
|
|
*路输出为（1～5）V |
||
|
2 |
|
|
|
|
|
|
*路输出为（4～20）mA |
|||
|
3 |
|
|
|
|
|
|
*路输出为（0～5）V |
|||
|
4 |
|
|
|
|
|
|
*路输出为（0～10）mA |
|||
|
5 |
|
|
|
|
|
|
*路输出为特殊规格变送输出 |
|||
|
第二路输出方式 |
0 |
|
|
|
|
|
无第二路输出 |
|||
|
1 |
|
|
|
|
|
第二路输出为（1～5）V |
||||
|
2 |
|
|
|
|
|
第二路输出为（4～20）mA |
||||
|
3 |
|
|
|
|
|
第二路输出为（0～5）V |
||||
|
4 |
|
|
|
|
|
第二路输出为（0～10）mA |
||||
|
5 |
|
|
|
|
|
第二路输出为特殊规格输出 |
||||
|
第三路输出方式 |
0 |
|
|
|
|
无第三路输出 |
||||
|
1 |
|
|
|
|
第三路输出为继电器 |
|||||
|
2 |
|
|
|
|
第三路输出为SCR |
|||||
|
3 |
|
|
|
|
第三路输出为SSR |
|||||
|
4 |
|
|
|
|
第三路输出为RS-485通讯接口 |
|||||
|
PV输入代码 |
□ |
|
|
|
参见输入类型表 |
|||||
|
SV输入代码 |
□ |
|
|
参见输入类型表（单路输入无此代码） |
||||||
|
供电方式 |
T |
|
AC90～265V开关电源供电（可省略） |
|||||||
|
W |
|
DC24V供电 |
||||||||
|
输出量程范围 |
|
输出量程范围 |
||||||||
选型举例：
WP-201TC224-03 （0～1300℃）,用户需单路输入的热电偶温度隔离变送模块，两路输出均为4~20mA，带485通讯，输入类型为K型热电偶，输出量程范围为0~1300℃。
WP-202TC220-0303 （0～1300℃）,用户需双路输入的热电偶温度隔离变送模块，两路输出均为4~20mA，输入类型为K型热电偶，输出量程范围为0~1300℃。
三、输入代码：
|
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
|
01 |
B |
400～1800℃ |
09 |
Pt100.1 |
-99.9～320.0℃ |
17 |
（30～350）Ω |
-1999～9999d |
|
02 |
S |
0～1600℃ |
10 |
Cu50 |
-50.0～150.0℃ |
18 |
特殊规格 |
特定（注1） |
|
03 |
K |
0～1300℃ |
11 |
（0～20）mV |
-1999～9999d |
19 |
（4～20）mA开方 |
-1999～9999d |
|
04 |
E |
0～1000℃ |
12 |
（4～20）mA |
-1999～9999d |
20 |
（0～10）mA开方 |
-1999～9999d |
|
05 |
T |
0～320.0℃ |
13 |
（0～10）mA |
-1999～9999d |
21 |
（1～5）V开方 |
-1999～9999d |
|
06 |
J |
0～1200℃ |
14 |
（1～5）V |
-1999～9999d |
22 |
（0～5）V开方 |
-1999～9999d |
|
07 |
WRe3-25 |
0～2300℃ |
15 |
（0～5）V |
-1999～9999d |
23 |
可切换输入 |
注2（不含17代码输入） |
|
08 |
Pt100 |
-200～650℃ |
16 |
（0～20）mA |
-1999～9999d |
|
|
●注1:特殊型号或要求,请订货时说明输入信号类型或参考标准。
●注2:可切换输入只需设定仪表二级参数，可切换以下输入分度号。
