SWP-LED32段双区PID可编程序控制仪 |
|
SWP-LED系列32段PID可编程序控制仪适用于需要进行高精度多段曲线程序升/降温控制的系统。 |
|
SWP-LED系列32段PID可编程序控制仪可根据生产过程的要求,按照一定的曲线进行控制。 |
|
一, 主要特点 |
|
1, 可分别带有一路PID控制输出及一种变送输出,可适用于各种测量控制场合。 |
|

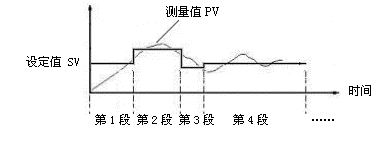

2, zui多可分三十二段曲线对控制对象进行编程控制,每一段均采用PID参数设定控制,使控制更为精确可靠。 |
|
|
|
3, 可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。 |
|
4, 具有多种曲线控制输出功能,可实现曲线控制暂停,曲线控制清零,曲线控制步进等功能。 |
|

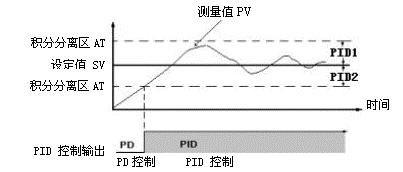

5, 可选择采用双区PID控制,抑制超调,提高控制精度。 |
|
|
|
二, 特殊技术参数 |
||||||||||||||
|
|

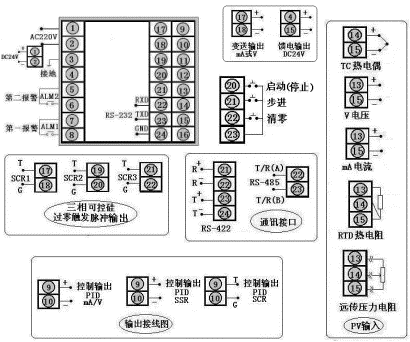

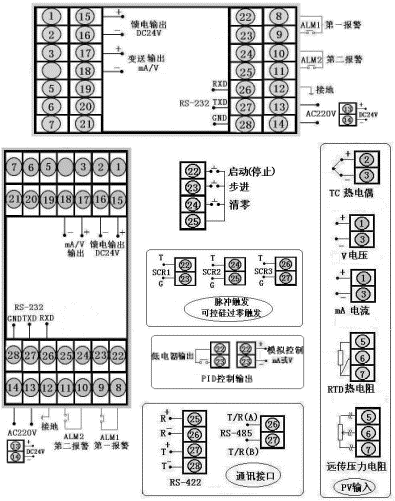

三, 仪表外形及接线图（以下为基本配线,特殊订货请参考见随机接线图） |
||||||||||||||
|
|
四, SWP-LED系列32段 PID可编程序控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|||||||||||
|
SWP- |
□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
-□ |
□ |
-□ |
-□ |
-□ |
|
|
特征 |
P |
32段PID可编程序控制仪 |
|||||||||||
|
外形尺寸 |
8 9 |
160×80mm（横）, 80×160mm（竖） 96×96 |
|||||||||||
|
控制作用 |
05 |
可编程序控制 |
|||||||||||
|
通讯方式 |
□ |
参见 “通讯方式” |
|||||||||||
|
控制输出 |
□ |
参见 “控制输出方式” |
|||||||||||
|
变送输出 |
□ |
参见 “变送输出方式” |
|||||||||||
|
输入类型 |
□□ |
参见 “输入类型” |
|||||||||||
|
*报警方式 |
□ |
参见 “报警方式” |
|||||||||||
|
第二报警方式 |
□ |
参见 “报警方式” |
|||||||||||
|
馈电输出 |
P |
DC24V馈电输出 |
|||||||||||
|
供电方式 |
W T |
DC24V供电 AC85-260V供电（开关电源） AC220V供电(线性电源, 可省略) |
|||||||||||
|
外形特征 |
S |
竖式显示仪表*1 横式显示仪表（可省略）*1 |
|||||||||||
|
注：特殊型号或要求的，请提供分度号或参考标准，定货时说明。 ★通讯方式：
★通讯协议：出厂时采用SWP通讯协议。 用户有订购特殊的通讯协议请在订货时注明。 选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。 ★控制输出方式：
SCR-可控硅过零触发脉冲输出 SSR-固态继电器控制输出 SOT-双向可控硅输出 ★变送输出方式：
★ 输入类型：
★ 注：切换输入只需设定仪表二级参数，即可切换输入多种分度号，可切换输入类型如下：
★报警方式：
★*报警输出只能选择N、H或L报警输出。 ★注1：仪表显示方式为PV、SV、SEG三LED显示。 |
