★ 五位瞬时流量＋八位瞬时累积显示
|
|
SWP-LED系列流量积算控制仪适用于各种液体、蒸汽、天然气、一般气体等的流量积算测量控制。
|
|
一、 主要特点
|
|
1、 万能无跳线输入技术，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。进一步提高了仪表的多用性与可靠性。
|
|
2、 流量系数K的自动演算具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如涡街、涡轮、孔板等）,可自由选择多种补偿方式（如温度、压力补偿等）。
|
|
3、 具有较宽的显示测量范围，可切换显示温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及十二位的流量累积测量值（0--999999999999字），可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使zui大累积达到9999999999.99′100。
|
|
4、 采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度较高的积算控制。
|
|
5、 仪表面板增加了一组LED发光二极管状态指示，每一发光二极管对应一种状态，用以指明对应显示值的工程含义，方便用户观测。
|
|

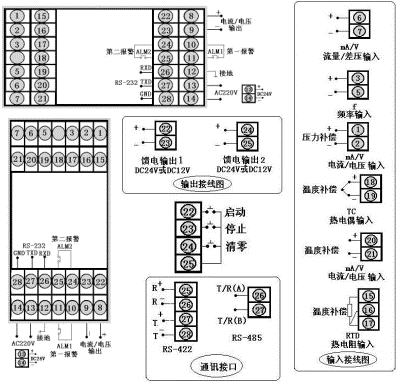

二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
|
|
型号
|
SWP-LK80系列
|
接 线 图
|
|
仪表外形
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
|
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|

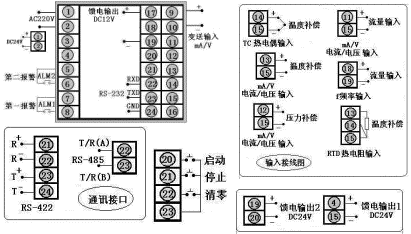

型号
|
SWP-LK90系列
|
接 线 图
|
|
仪表外形
|
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
|
|
★ SWP－LK系列与LE系列接线端子序号不同
|
|
三、 SWP-LED系列流量积算控制仪型谱表
|
|
型 号
|
代 码
|
说 明
|
|
SWP -LK
|
□ □-□ □ -□ □ □- □ □- □- □- □ □
|
5位+8位流量积算控制仪
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm，80×160mm
|
|
96×96mm
|
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
|
无补偿输入
|
|
带补偿输入
|
|
过热蒸汽带温度压力补偿-查表法
|
|
饱和蒸汽带温、压补偿-查表法
|
|
用户特定曲线补偿输入-查表法
|
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
参见"通讯方式"
|
|
输出方式
|
□
|
|
|
|
|
|
|
|
|
参见"输出方式"
|
|
流量信号类型
|
□
|
|
|
|
|
|
|
|
参见"输入类型"
|
|
压力补偿类型
|
□
|
|
|
|
|
|
|
参见"输入类型"
|
|
温度补偿类型
|
□
|
|
|
|
|
|
参见"输入类型"
|
|
*报警方式
|
|
|
|
|
|
|
无控制（或报警，可省略）
|
|
上限控制（或报警）
|
|
下限控制（或报警）
|
|
流量定量到控制 --自动启动
|
|
流量定量过程控制--自动启动
|
|
流量定量到控制 --自动清零
|
|
|
第二报警方式
|
|
|
|
|
|
无控制（或报警，可省略）
|
|
上限控制（或报警）
|
|
下限控制（或报警）
|
|
流量定量到控制 --手动启动
|
|
流量定量过程控制--手动启动
|
|
|
馈电输出
|
|
|
|
|
无馈电输出（可省略）
|
|
单路DC24V馈电输出
|
|
双路DC24V馈电输出
|
|
|
供电方式
|
|
|
|
DC24V供电
|
|
AC90～265V供电（开关电源）
|
|
AC220V供电（线性电源，可省略）
|
|
|
外形特征
|
|
|
|
|
★ 输入类型：（出厂默认值）
|
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
说 明
|
|
A
|
4～20 mA
|
-1999～99999 d
|
O
|
脉冲-集电极开路
|
0～5KHz
|
本表所列为zui大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
|
|
B
|
0～10 mA
|
-1999～99999d
|
G
|
Pt100
|
-200～650℃
|
|
C
|
1～5V
|
-1999～99999d
|
E
|
热电偶E型
|
0～1000 ℃
|
|
D
|
0～5V
|
-1999～99999d
|
K
|
热电偶K型
|
0～1300 ℃
|
|
M
|
0～20 mA
|
-1999～99999d
|
R
|
用户特定
|
-1999～99999 d
|
|
F
|
脉 冲
|
0～5KHz
|
N
|
无补偿输入
|
|
|
|
★ 输出方式
|
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
|
输出方式
|
无输出
|
继电器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
|
★ 通讯方式
|
|
选型代码
|
0
|
2
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-422
|
RS-485
|
特殊规格
|
|
|
|
★ 注1：LK802、LK803、LK804系列可通过设定仪表二级参数互相切换。
|
|
★ 注2：仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
|
|
★ 如用户选择特定曲线补偿输入（查表法）时，请在订货时提供相关技术参数或密度表格。
|
|
★ 型号举例：
|
|
①SWP-LK802-02-AAG-NN
|
|
补偿输入5位流量积算控制仪，流量输入类型为4～20mA，压力补偿输入类型为4～20mA，温度补偿输入类型为4～20mA，4～20mA变送输出，无报警输出。
|
|
②SWP-LK803-81-ACK-BL-P
|
|
