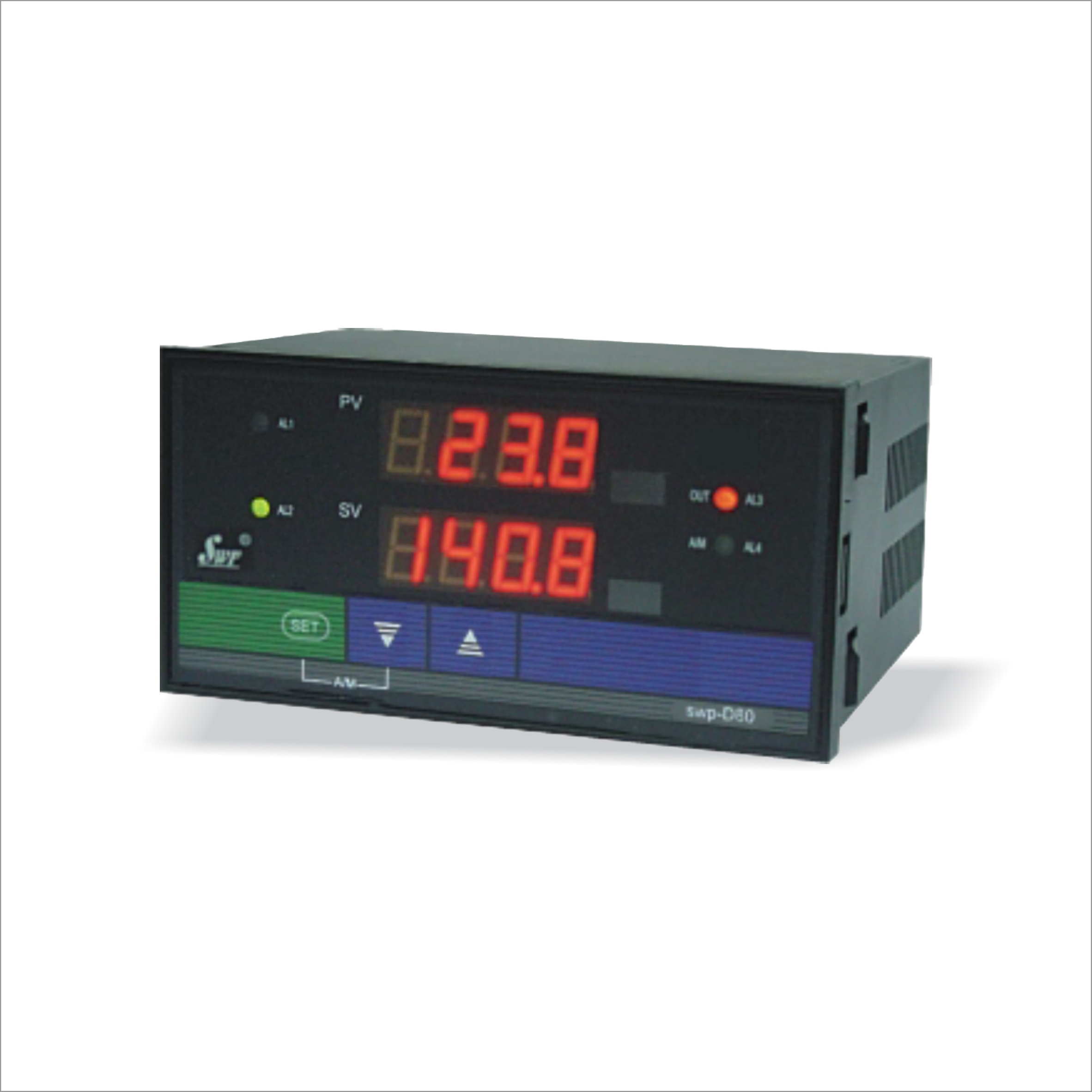

SWP-LED系列数字/光柱显示手动操作器可接在各种调节器之后作备用仪表。一旦调节器失效，可由本控制器进行手动操作。并可取代伺服放大器直接驱动阀门。该仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制(高亮度LED数码显示)及相对模拟量显示(光柱显示)，使测量值的显示更为清晰直观，并可选择双光柱显示。
技术参数
|
规 格 |
说 明 |
|
|
使用 环境 |
环境温度 |
0~50℃ |
|
相对湿度 |
≤85RH 避免强腐蚀气体 |
|
|
供电电压 |
常规型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85~260V——开关电源 DC24V ±2V——开关电源 |
|
|
功耗 |
·≤6W（AC220V 线性电源供电） ·≤6W（AC85~260V 开关电源供电） ·≤6W（DC24V 开关电源供电） |
|
|
输入 信号 |
模拟量 |
热电偶：标准热电偶——B、S、K、E、J、T、WRe3-25等 |
|
电阻：标准热电阻——Pt10、Pt100.1、Cu50、Cu100 等远传压力电阻等 |
||
|
电流：0~10mA、4~20mA、0~20mA等——输入阻抗≤250Ω |
||
|
电压：0~5V、1~5V、mV等——输入阻抗≥250KΩ |
||
|
开关量 |
脉冲信号：波形——矩形、正弦或三角波 辐度——大于4V（或根据用户要求任定） |
|
|
接点信号：电接点输入信号 |
||
|
输出 信号 |
模拟量输出 |
DC 0~10mA（负载电阻≤750Ω） DC 4~20mA（负载电阻≤500Ω） DC 0~5V（负载电阻≥250KΩ） DC 1~5V（负载电阻≥250KΩ） |
|
开关量输出 |
继电器控制输出-继电器ON/OFF带回差。AC 220V/3A DC 24V/5A（阻性负载） 可控硅控制输出-SCR（可控硅过零触发脉冲）输出，0.5A/400V 固态继电器输出-SSR（固态继电器控制信号）输出，6~24V/30mA（电压不可调） 双向可控硅输出-SOT可控硅输出，5A/400V |
|
|
通讯输出 |
接口方式——标准串行双向通讯接口 RS-485、 RS-232 C、RS-422等 波特率——300~9600bps 仪表内部自由设定 |
|
|
馈电输出 |
DC 24V 负载≤30mA |
|
|
测量精度 |
±0.2%FS±1字或±0.5%FS±1字 |
|
|
分辨率 |
±1字 |
|
|
测量范围 |
-1999~9999字 |
|
|
显示方式 |
-1999~9999字测量值显示 -1999~9999字设定值显示 发光二级管工作状态显示 |
|
|
方式 |
控制/报方式为带回差上限或下限报(用户可自由设定) |
|
|
控制精度 |
±1字 |
|
|
温度补偿 |
0~50℃数字式温度自动补偿 |
|
|
打印控制 |
可选择直接配接各型串打印机(如LQ-300K,TPuP系列微打等)，打印接口为RS-232C |
|
|
打印精度 |
同仪表精度 |
|
|
参数设定 |
面板轻触式按键设定 、参数设定值断电后*保存、参数设定值密码锁定 |
|
|
保护方式 |
输入回路断线报警(热电偶或电阻输入时)、断电器输出状态LED指示、输入超/欠量程报警、 电源欠压自动复位、工作异常自动复位（Watch Dog） |
|
型谱表
|
型 号 |
代 码 |
说 明 |
|||||||||||
|
SWP-N |
□ |
□ |
□□ |
-□ |
□ |
□ |
-□□ |
/□□ |
-□ |
□ |
-□ |
-□ |
新一代手动操作器 |
|
外形特征 |
D S |
横式显示仪表 竖式显示仪表 |
|||||||||||
|
外形尺寸 |
4 7 8 9 |
96×48mm 72×72mm 160×80mm,80×160mm 96×96mm |
|||||||||||
|
控制作用 |
35 |
手动操作器 |
|||||||||||
|
通讯方式 |
□ |
参见 “通讯方式” |
|||||||||||
|
控制输出方式 |
□ |
参见 “控制输出方式” |
|||||||||||
|
变送输出方式 |
□ |
参见 “变送输出方式” |
|||||||||||
|
PV输入类型 |
□□ |
参见 “输入类型” |
|||||||||||
|
SV输入类型 |
□□ |
参见 “输入类型” |
|||||||||||
|
* 报警方式 |
H L |
上限报警 下限报警 |
|||||||||||
|
第二 报警方式 |
H L |
上限报警 下限报警 |
|||||||||||
|
馈电输出 |
P |
DC24V馈电输出 |
|||||||||||
|
供电方式 |
W T |
DC24V供电 AC85-260V供电（开关电源） AC220V供电(线性电源, 可省略) |
|||||||||||
★SWP-LED系列光柱显示手动操作器型谱表
|
型 号 |
代 码 |
说 明 |
|||||||||||
|
SWP-N |
T□ |
□□ |
-□ |
□ |
□ |
-□□ |
/□□ |
-□ |
□ |
-□ |
-□ |
-□ |
新一代手动操作器 |
|
外形尺寸 |
8 |
160×80mm, 80×160mm |
|||||||||||
|
控制作用 |
35 |
手动操作器 |
|||||||||||
|
通讯方式 |
□ |
参见 “通讯方式” |
|||||||||||
|
控制输出方式 |
□ |
参见 “控制输出方式” |
|||||||||||
|
变送输出方式 |
□ |
参见 “变送输出方式” |
|||||||||||
|
PV输入类型 |
□□ |
参见 “输入类型” |
|||||||||||
|
SV输入类型 |
□□ |
参见 “输入类型” |
|||||||||||
|
*报警方式 |
H L |
上限报警 下限报警 |
|||||||||||
|
第二报警方式 |
H L |
上限报警 下限报警 |
|||||||||||
|
馈电输出 |
P |
DC24V馈电输出 |
|||||||||||
|
供电方式 |
W T |
DC24V供电 AC85-260V供电（开关电源） AC220V供电(线性电源, 可省略) |
|||||||||||
|
外形特征 |
X |
横式 竖式 |
|||||||||||
★通讯方式：
|
代 码 |
0 |
2 |
3 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
打印口 |
RS-422 |
RS-485 |
特殊规格 |
★通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
选用打印口的仪表，有部分仪表无法满足打印功能，订货时选用功能上能够满足其要求的仪表代替。
★控制输出方式：
|
选型代码 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
输出方式 |
无输出 |
继电器 |
4~20mA |
0~10mA |
1~5V |
0~5V |
SCR输出 |
SSR输出 |
特殊规格 |
SOT输出 |
SCR-可控硅过零触发脉冲输出 SSR-固态继电器控制输出 SOT-双向可控硅输出
★变送输出方式：
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无输出 |
4~20mA |
0~10mA |
1~5V |
0~5V |
特殊规格 |
★ 输入类型：
|
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
|
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-199.9~320.0℃ |
17 |
30~350Ω |
-1999~99999 d |
|
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊规格 |
用户待定 |
|
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA开方 |
-1999~99999 d |
|
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~99999 d |
20 |
0~10mA开方 |
-1999~99999 d |
|
05 |
T |
-199.9~320.0℃ |
13 |
0~10mA |
-1999~99999 d |
21 |
1~5V开方 |
-1999~99999 d |
|
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~99999 d |
22 |
0~5V开方 |
-1999~99999 d |
|
07 |
WRe3~25 |
0~2300℃ |
15 |
0~5V |
-1999~99999 d |
23 |
可切换输入 |
详见下表 |
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~99999 d |
★ 注：切换输入只需设定仪表二级参数，详细情况见“使用说明书”，可切换输入类型如下：
|
代码 |
输入类型 |
序号 |
输入类型 |
代码 |
输入类型 |
序号 |
输入类型 |
序号 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1~5V |
18 |
1~5V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0~5V |
19 |
0~5V开方 |
|
03 |
K |
07 |
WRe3~25 |
12 |
4~20mA |
16 |
4~20mA开方 |
||
|
04 |
E |
08 |
Pt100 |
13 |
0~10mA |
17 |
0~10mA开方 |
★ND435、ND735由于接线端子少，订货时根据具体型号（尽可能做到与选型目录相同），参考随机接线图。
