涡轮流量计 (螺纹式)

螺纹式涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表.

       螺纹式涡轮流量计产品特点：

       ◆ 高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；

       ◆ 重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

       ◆ 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；可获得很高的频率信号（3~4kHz），信号分辨力强；

       ◆ 范围度宽，中大口径可达1:20，小口径为1:10；

       ◆ 结构紧凑轻巧，安装维护方便，流通能力大；适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

       ◆ 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等。可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

       螺纹式涡轮流量计仪表的分类：

       1．按仪表功能分类，

       LWGY系列液体涡轮流量计可分为2大类，即：涡轮流量传感器/变送器，智能一体化涡轮流量计

       2.分类功能说明：

       涡轮流量传感器/变送器：该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，

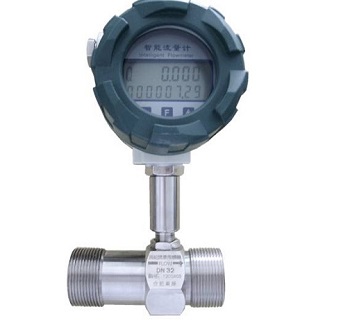

       智能一体化涡轮流量计：采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6

       螺纹式涡轮流量计技术差数：

       ★ 仪表口径（mm）及连接方式：4、6、10、15、20、25、32、40采用螺纹连接：15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接

       ★ 精度等级：±1%R、±0.5%R、±0.2%R（需特制）

       ★ 量程比：1:10:1:15:1:20

       ★ 仪表材质：304不锈钢、316（L）不锈钢等

       ★ 被测介质温度（℃）：-20～＋120℃

       ★ 环境条件：温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa

       ★ 输出信号：传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V：

       变送器：两线制4 ~ 20mADC电流信号

       ★ 供电电源：传感器：+12VDC 、+24VDC（可选）
       变送器：+24VDC

       ★ 信号传输线：STVPV3×0.3（三线制），2×0.3（二线制）

       ★ 传输距离：≤1000m

       ★ 信号线接口：基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5

       ★ 防爆等级：基本型：非防爆产品；防爆型：ExdIIBT6

       ★ 防护等级：IP65
