双金属温度计选型

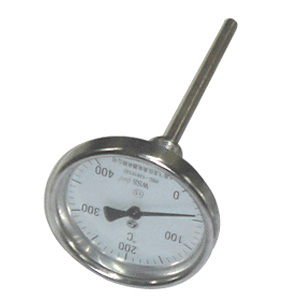

轴向型双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；
多种结构形式，可满足不同要求。
工作原理
轴向型双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
技术参数
执行标准
JB/T8803-1998 GB3836-83
其他参数
标度盘公称直径：60，100，150
精度等级：（1.0），1.5
热响应时间：≤40S
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的绝对值
重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2
测温范围
|
测量范围℃ |
适用范围 |
|
|
工业、商业 |
实验室、小型 |
|
|
-80～+40 |
√ |
√ |
|
-40～+80 |
√ |
√ |
|
0～50 |
√ |
√ |
|
0～100 |
√ |
√ |
|
0～150 |
√ |
√ |
|
0～200 |
√ |
√ |
|
0～300 |
√ |
√ |
|
0～400 |
√ |
√ |
|
0～500 |
√ |
√ |
轴向型双金属温度计选型编码
|
系列号 |
WSS |
|
双金属温度计 |
||||
|
表盘公称直径 |
-3 |
|
Φ60 |
||||
|
-4 |
|
Φ100 |
|||||
|
-5 |
|
Φ150 |
|||||
|
表盘形式 |
0 |
|
轴向（直型） |
||||
|
1 |
|
径向（角型） |
|||||
|
2 |
|
135°向（钝角型） |
|||||
|
8 |
|
万向（可调角型） |
|||||
|
安装固定形式 |
0 |
|
无固定装置 |
||||
|
1 |
|
可动外螺纹 |
|||||
|
2 |
|
可动内螺纹 |
|||||
|
3 |
|
固定螺纹 |
|||||
|
4 |
|
固定法兰 |
|||||
|
5 |
|
卡套螺纹 |
|||||
|
6 |
|
卡套法兰 |
|||||
|
保护形式 |
- |
|
普通型 |
||||
|
W |
|
防护型 |
|||||
|
F |
|
防腐型 |
|||||
轴向型双金属温度计
|
型号 |
测温范围 |
精度等级 |
保护管材料 |
规格 |
安装固定形式 |
|
|
D |
L |
|||||
|
WSS-300 |
-80～+40 |
1.5 |
1Cr18Ni9Ti |
Φ60 |
75 |
无固定装置 |
|
WSS-400 |
Φ100 |
|||||
|
WSS-500 |
Φ150 |
|||||
|
WSS-301 |
Φ60 |
可动外螺纹 |
||||
|
WSS-401 |
Φ100 |
|||||
|
WSS-501 |
Φ150 |
|||||
|
WSS-302 |
Φ60 |
可动内螺纹 |
||||
|
WSS-402 |
Φ100 |
|||||
|
WSS-502 |
Φ150 |
|||||
|
WSS-303 |
Φ60 |
固定螺纹 |
||||
|
WSS-403 |
Φ100 |
|||||
|
WSS-503 |
Φ150 |
|||||
|
WSS-304 |
Φ60 |
固定法兰 |
||||
|
WSS-404 |
Φ100 |
|||||
|
WSS-504 |
Φ150 |
|||||
|
WSS-305 |
Φ60 |
卡套螺纹 |
||||
|
WSS-405 |
Φ100 |
|||||
|
WSS-505 |
Φ150 |
|||||
|
WSS-306 |
Φ60 |
|||||
|
WSS-406 |
Φ100 |
卡套法兰 |
||||
|
WSS-506 |
Φ150 |
|||||
注：特殊形式可根据协议订货
