工业热电阻系列

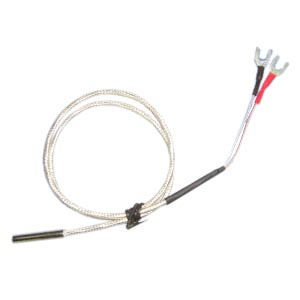

铜热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～420℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
技术参数：
1）、铜热电阻WZC-200、WZC-201型号参数
|
型号
|
分度号
|
安装形式
|
保护管材料
|
测量范围
|
D
|
S
|
d
|
|
WZC-200
|
Cu50
|
管螺纹G1/2
|
1Cr18NiTi
|
-50~100℃
|
34
|
27
|
12
|
|
WZC-201
|
Cu50
|
螺纹M27X2
|
1Cr18Ni9Ti
|
-50~100℃
|
40
|
32
|
12
|
2）、铜热电阻WZP-200、WZP-201参数
|
型号
|
分度号
|
安装形式
|
保护管材料
|
测量范围
|
D
|
S
|
d
|
|
WZP-200
|
Pt100
|
管螺纹G1/2
|
1Cr18NiTi
|
-50~100℃
|
34
|
27
|
12
|
|
WZP-201
|
Pt100
|
螺纹M27X2
|
1Cr18Ni9Ti
|
-50~100℃
|
40
|
32
|
12
|
3）、铜热电阻传感器长度规格系列尺寸与代号
|
代号
规格
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
F
|
|
L1（插深）mm
|
100
|
150
|
200
|
250
|
260
|
300
|
340
|
360
|
400
|
450
|
其他
|
|
L2（总长）mm
|
550
|
600
|
650
|
700
|
710
|
750
|
790
|
810
|
850
|
900
|
其他
|
1、国家标准WZC-200包含G1/2、M27X2两种螺纹。我厂为选型方便将管螺纹G1/2。定型为WZC-200，将普通螺纹M27X2定型为WZC-201。
2、铜热电阻不在该长度尺寸的请注明要求的尺寸规格。
3、A是单独一端，B、C是并连的。
4、例如WZC-200-2：表示Cu50传感器，螺纹G1/2，插入深度150mm长，总长550mm。直径12mm。
5、例如WZP-01-3：表示Pt100传感器，螺纹M27×2，插入深度200mm长，总长550mm。直径12mm。
