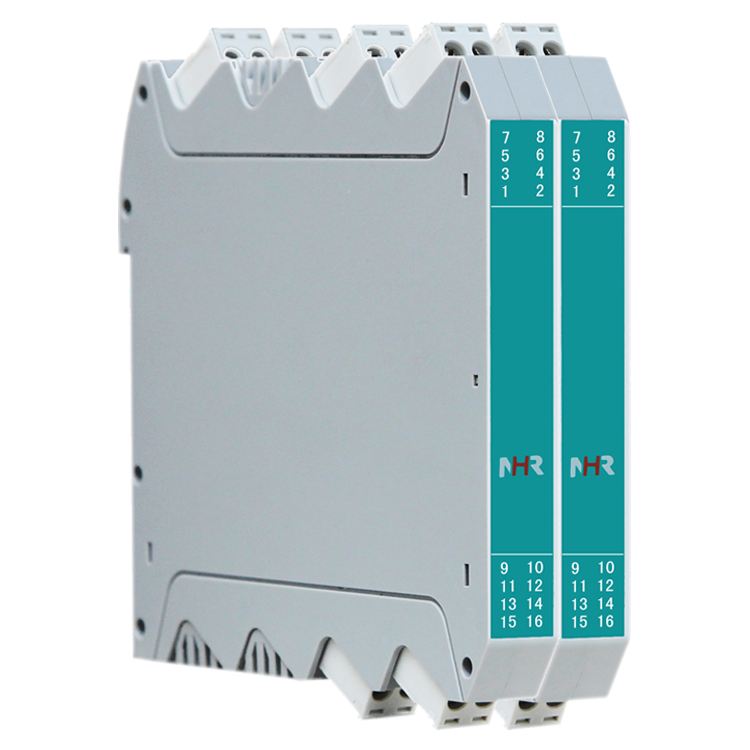

 概述
|
|
将现场的直流电压或电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带显示单元，通过轻触按键设置每个通道的参数及每个通道之间的切换。
|
|

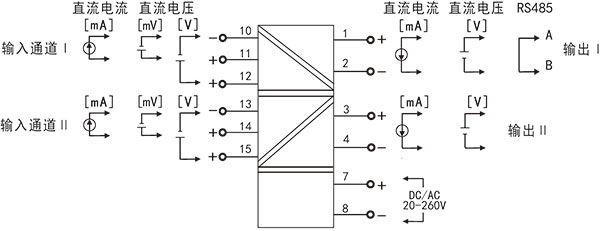

接线图
|
|
|

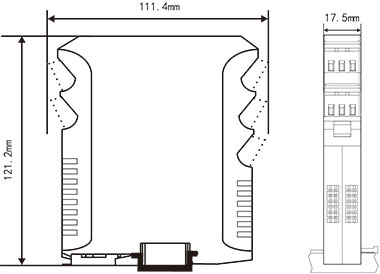

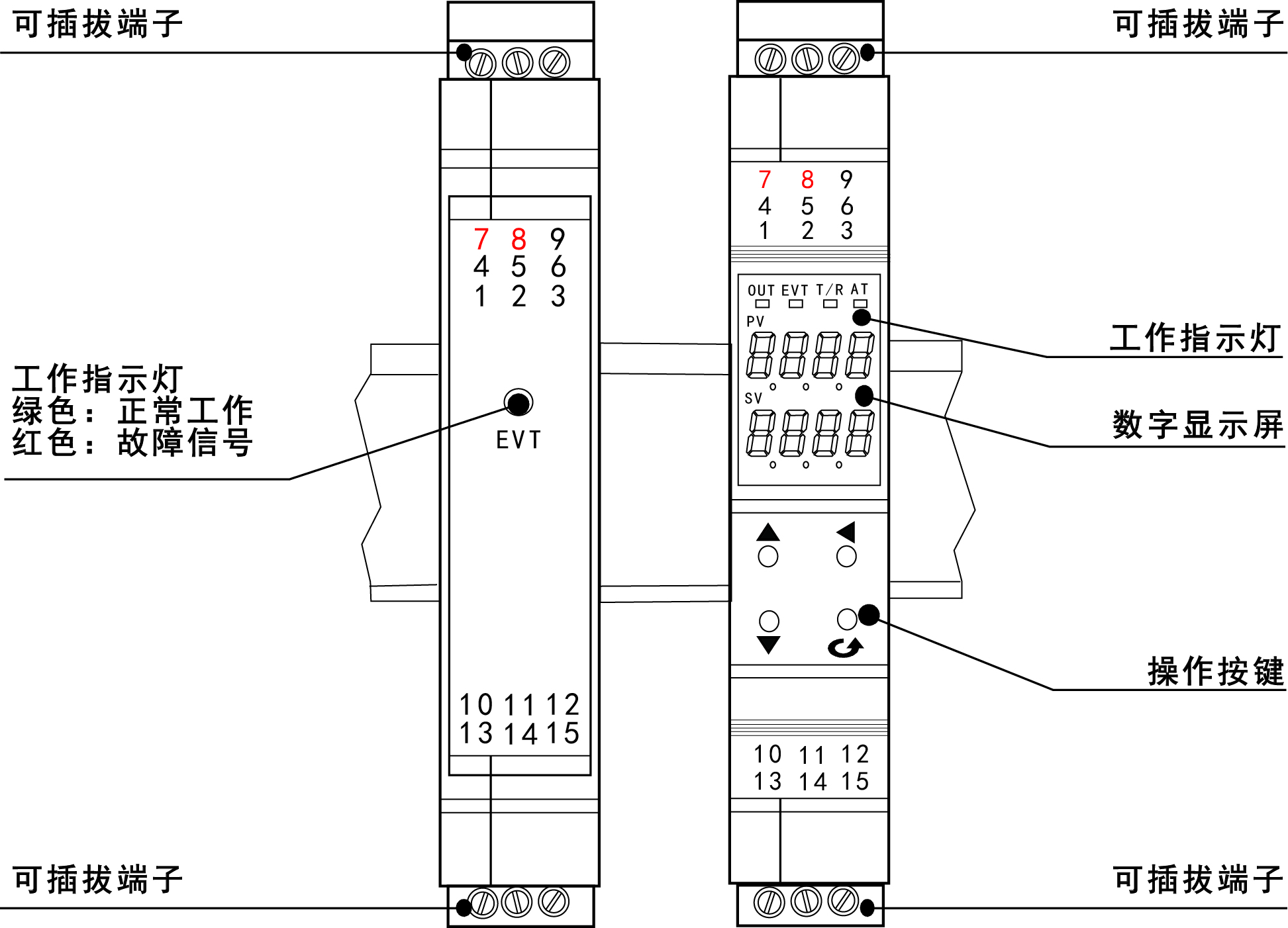

结构外型图
|
|
|
|
技术参数
|
|
输入
|
|
输入信号
|
直流电压、电流信号(用户可根据需求任意设置输入类型)
|
|
输入阻抗
|
电流阻抗≤50Ω，电压阻抗≥250KΩ
|
|
量大输入电流/电压
|
≤30mA/≤10.5V
|
|
输出
|
|
输出信号
|
4-20mA、0-10mA、0-20mA、1-5V、0-5V
|
|
输出负载
|
4-20mA、0-10mA、0-20mA 负载电阻RL≤500Ω；1-5V、0-5V负载电阻RL≥250KΩ
|
|
RS485通讯
|
MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤19.2kbps
|
|
电源
|
|
电源
|
DC/AC20-260V (50/60Hz)
|
|
功耗
|
一进一出功耗：≤1W；一进二出、二进二出功耗：≤1.4W
|
|
其它参数
|
绝缘电阻
(输入/输出/电源之间)
|
≥100MΩ（500VDC时）
|
绝缘强度
(输入/输出/电源之间)
|
1500Vrms (1 min，无火花)
|
|
工作温度
|
-10～50℃(无凝露、无结冰)
|
|
相对湿度
|
25%～85%RH
|
|
保存温度
|
-10～60℃(无凝露、无结冰)
|
|
温度漂移
|
0.0075%FS/℃
|
|
安装方式
|
35mmDIN导轨安装
|
|
安装尺寸
|
17.5*111.4*121.2mm(宽*高*深)
|
|
传输精度（20℃）
|
0.1%FS
|
|
响应时间
|
50ms达到最终值的90%
|
|
重量
|
约140克
|
|
电磁兼容性
|
符合GB/T18268工业设备应用要求（IEC 61326-1）
|
|
适用现场设备
|
直流电压/电流源
|
|
|

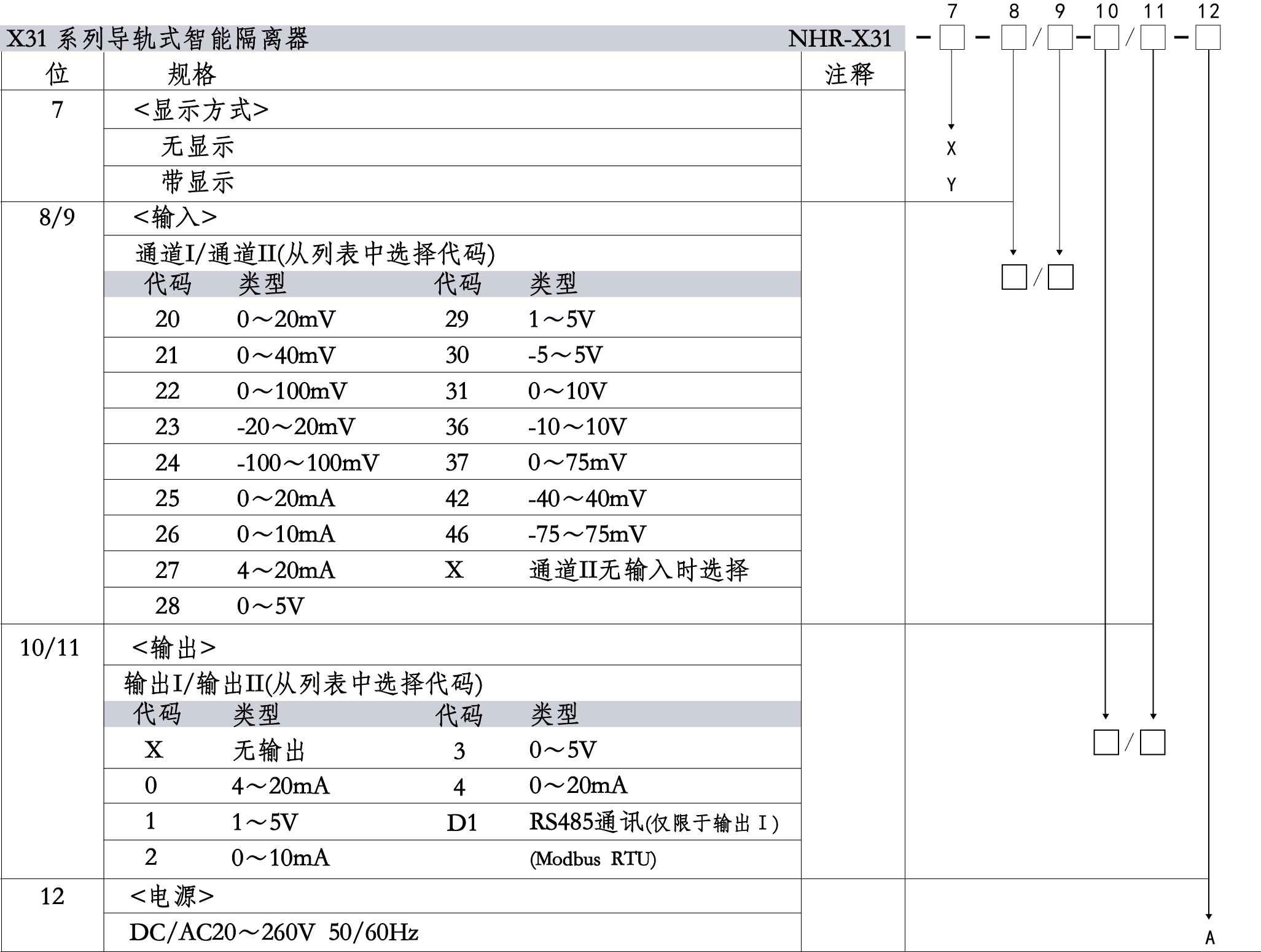

仪表选型
|
|
|
|
备注：
1、本产品均是通过显示单元进行参数的设置及查看，用户订货时请注意，如需设置或查看参数，请选择带显示单元的仪表。
2、当输出Ⅰ选择RS485通讯时，无输出Ⅱ功能。
型号举例：NHR-X31-Y-27/27-0/0-X-A
导轨式智能隔离器，带显示单元，双路输入信号为4～20mA，双路输出信号为4～20mA，供电电源DC/AC20～260Ｖ。
|
单通道、双通道。
