 单通道、双通道、三通道、四通道。
直流电流输入。
直流电流/电压输出。
输入/输出磁隔离。
传输精度(20℃)：0.15%FS。
响应时间短，厚度薄，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
|
|
 概述
|
|

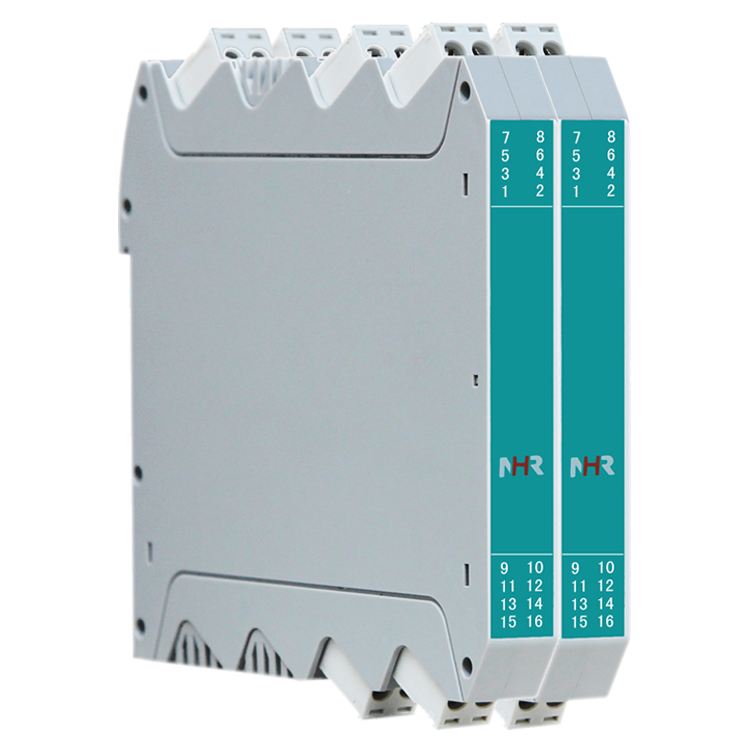

无源信号隔离器无需外供电源，由输入回路供电，实现信号隔离。可以与各种工业传感器、现场仪表配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据的需求。本产品品种分为一进一出、两进两出、三进三出、四进四出，且输入、输出磁隔离。
|
|
接线图
|
|
|
结构外型图
|
|

|
|
技术参数
|
|
输入
|
|
输入信号
|
0-20mA，4-20mA
|
|
电压降
|
2.5V（I=20mA）
|
|
响应电流
|
< 50uA
|
|
最大输入/过载输入
|
50mA /100mA
|
|
最大输入电压/过载输入电压
|
30V / 30V
|
|
极限电压输入
|
33V
|
|
输出
|
|
输出信号
|
0-20mA，4-20mA，0-5V，1-5V
|
|
电压降
|
2.5V（I=20mA）
|
|
最大输出
|
35mA
|
|
纹波
|
10mVp-p
|
|
其它参数
|
|
传输精度(20℃)
|
0.15%FS
|
|
附加误差
|
0.02%*PV /100Ω（注：PV为测量量程值）
|
|
温度系数（负载100Ω）
|
≤（0.02%*PV）/K/100Ω（注：PV为测量量程值）
|
|
截止频率
|
<30Hz
|
|
阶跃响应(10%-90%)
|
≤2ms
|
|
耐压测试
|
输入、输出：2000V AC 1min
|
|
工作温度范围
|
-10℃ ~ 70℃
|
|
安装方式
|
35mmDIN导轨安装
|
|
安装尺寸
|
13*108*121.2mm(宽*高*深)
|
|
重量
|
约130克
|
|
电磁兼容性
|
符合GB/T18268工业设备应用要求（IEC 61326-1）
|
|
适用现场设备
|
直流电流源
|
|
|
仪表选型
|
|
|
|
备注：
1、无源信号隔离器可选择一进一出、二进二出、三进三出、四进四出。
2、输入信号类型只能转换成同比例的输出信号类型。例：当输入选择4-20mA时，输出类型只能选择4-20mA或1-5V。
3、电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
型号举例：NHR-W21-27/27/27/27-0/0/0/0。
无源信号隔离器四进四出，输入信号为：4-20mA，输出信号为：4-20mA。
|
