CT系列压力变送控制器

产品概述

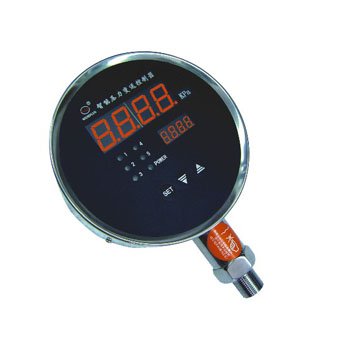

WIDEPLUS-CT型压力变送控制器是集压力测量、显示、控制、微机通讯于一体的多功能产品。该产品为全电子结构，前端采用带隔离膜充油芯体的压力传感器，输出信号由高精度、低温漂和高可靠性的放大电路和模数转换电路将数据送入微处理器，经运算后由高精度数模转换电路变换为标准信号输出。带五个独立继电器接点输出可直接替代电接点压力表。它使用灵活，操作简单，调节容易，广泛应用于电力、自来水、水处理、石油、化工、冶金等各行业之中，对流体介质的压力进行测量、显示、控制和远传，是一种智能化的数字式压力测量仪表。

技术参数

模拟量输出 DC 4mA～20mA (负载电阻≤500Ω)
D C 0～10mA (负载电阻≤750Ω)
DC 1V～5V (输出电阻≤250Ω)
DC 0～5V (输出电阻≤250Ω)
开关量输出 继电器控制输出—ON/OFF(带回差)
触点容量    AC220V/3A；DC 24V/5A(阻性负载)
可控硅控制输出 — SCR (过零触发脉冲)输出；AC 400V/0.5A
固态继电器输出 —SSR(固态继电器控制信号)输出;DC 5～24V/30mA
通讯输出    标准串行双向通讯接口
通讯协议 ：RS-232C,RS-485
波特率:      300～9600bps（自由设定）
测量范围    相对压力 最大0～60MPa 最小0～20kPa
绝对压力    最大0～60MPa 最小0～20kPa
负相对压力 -0.1～1MPa
测量精度    ±0.2%FS或 ±0.5%FS
分 辨 率    ±1字
显示范围    -1999～9999
显示方式    四位高亮度LED数码显示，发光二极管工作状态显示，双屏数码显示
控制/报警    可选择上限、下限或上上限、下下限控制/报警输出
方　　式     继电器 ON/OFF带回差（可自由设定　）
参数设定     面板轻触式按键数字设定，参数设定值断电后永久保存，参数设定值密码锁定
保护方式     继电器输出状态LED指示,输入超／欠量程报警 ,电源欠压或工作异常自动复位
环境温度　 0～50℃
相对湿度     ≤85% RH （避免强腐蚀气体）
供电电压　 ·AC 90V～265V（开关电源）
功　　耗　 ·≤4W（A C 90V～265V 开关电源）·≤4W(DC24V 开关电源)
结构材料     压力接口：不锈钢
感压膜片： 316L不锈钢
电子壳体： 铝合金或铁壳
密封橡胶圈：氟橡胶、丁腈橡胶或全密封焊接
